专利号：ZL200920102617.9（实用新型）
专利发明人：赵文亮 司建军
技术领域
本实用新型涉及一种罗茨机上用的自动止回阀。
背景技术
罗茨机是化肥企业常用的设备，在日常生产中，因脱硫系统阻力大，风机加压高，静电除焦效果差，风叶上经常沾有一层煤焦油与硫磺混合物，使风叶间隙减小。如果变电站供电不稳定，以及压缩机突然跳闸，使罗茨机出口压力升高，导致罗茨机过流后跳闸，会出现罗茨机打碎风叶和机壳的现象。为了解决这个问题，有的在罗茨机出口总管上加安全水封，压缩机跳闸后，使水封冲破，减轻罗茨机出口压力。但是解决不了罗茨机单机突然跳闸后，风叶、机壳被打坏的现象。
发明内容
本实用新型目的就是克服上述现有技术的不足，提供一种可防止风叶及机壳被打坏、检修方便的罗茨机上用的自动止回阀。
本实用新型包括有阀座、阀体、阀板、回转轴和轴承座；阀体上设有用于检修阀板或更换油封轴承的检修孔，回转轴采用滚柱轴承，在滚柱轴承与介质接触端加设有骨架油封，为了防止油封老化造成煤气泄漏，在轴承外加设密封盖一般采用两至三个骨架油封。阀板的开启度一般不大于70度。
本实用新型适合于在立式或者卧式罗茨机上使用。在罗茨机出口处加上该自动止回阀，投资小，检修方便，可防止风叶及机壳等被打坏，使工艺流程更趋完善，设备运行更趋稳定，操作更加方便，本实用新型结构简单，可有效保证罗茨机的稳定高效运行，保证生产的长时间稳定运行，同时也大大降低了生产成本。
附图说明

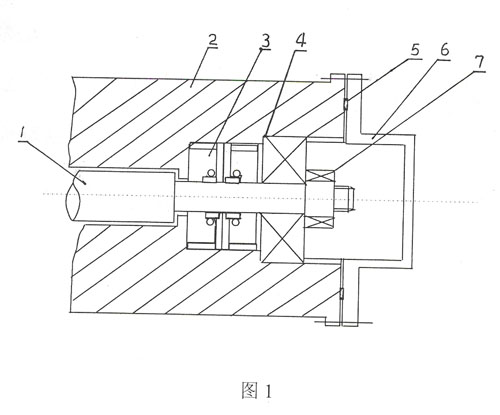

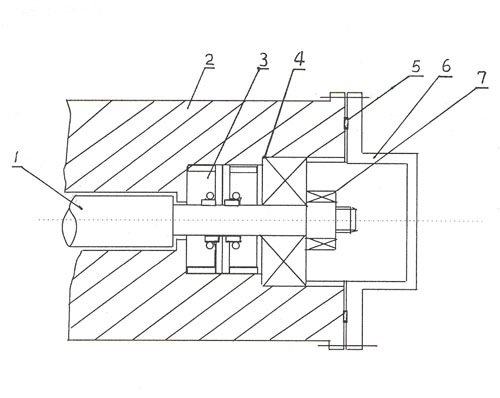

图1是本实用新型轴端剖视图。
图中：1、回转轴，2、轴承座，3、骨架油封，4、滚柱轴承，5、密封垫，6、密封盖，7、轴头螺母。
具体实施方式
因罗茨机出口管道安装的位置不同，本实用新型安装时要求的安装位置也有所不同。在横管上安装时要求检修孔必须向上，在竖管上安装时检修孔可灵活调整，安装在便于检修的位置。在安装过程中，可根据具体情况决定安装位置，一方面要考虑便于定期检查，另一方面要考虑阀本身的安装要求，这样才能确保阀的止回效果。
|
|
