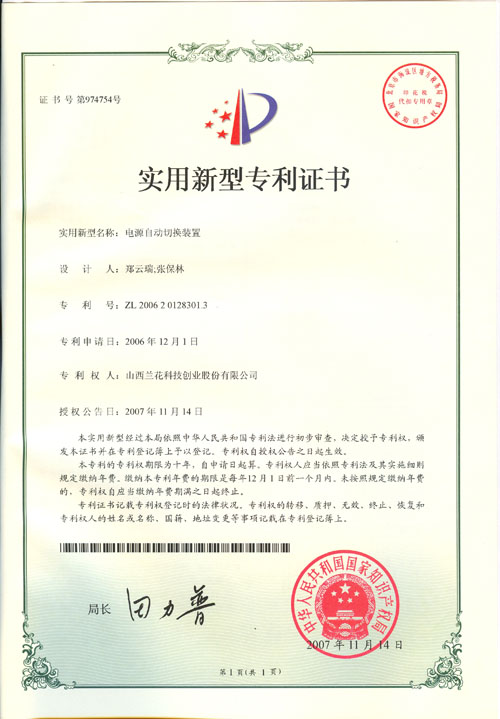

专利号：ZL200620128301.3
专利发明人：郑云瑞
1 技术领域
本实用新型涉及一种电源控制装置，具体为一种电源自动切换装置。
2 发明内容
本实用新型为了解决现有供电回路的供电电源出现故障后而造成由其控制的系统处于无监控状态运行的问题，提供一种电源自动切换装置。
本实用新型是采用如下技术方案实现的：电源自动切换装置，包括壳体及置于壳体内的控制电路，所述的控制电路包括与壳体上的接线端子相连的输入线端A1，B1，C1和输入线端A2，B2，C2、空气开关ZK1，ZK2和交流接触器C1，C2，输入线端A1，B1，C1经空气开关ZK1、交流接触器C1的常开触点C1与输出线端A，B，C连接，其中两相上且位于空气开关ZK1和交流接触器C1的常开触点C1之间的相路上并联由停止开关TA、启动开关QA和交流接触器C1串联而成的支路，启动开关QA的两端并联有交流接触器C1的常开触点C1-1；输入线端A2，B2，C2经空气开关ZK2、交流接触器C2的常开触点C2与输出线端A，B，C连接，其中两相上且位于空气开关ZK2和交流接触器C2的常开触点C2之间的相路上并联由交流接触器C2和交流接触器C1的常闭触点C1-2串联而成的支路。本实用新型所述的壳体上设有九个接线端子，而控制电路中的输入线端A1，B1，C1可与壳体上主电源的接线端子连接，输入线端A2，B2，C2可与壳体上的备用电源的接线端子连接，而且安装时，A1-A2，B1-B2，C1-C2必须相序相同。这样，当主电源发生故障而不能给输入线端A1，B1，C1供电时，备用电源自动切换并迅速投入，保障了负载的正常运行。本实用新型同样适用于其它监控系统、水泵、风机等不能间断供电的供电系统。
为了使人们及时发现故障，并及时维修，本实用新型所述的控制电路还包括输出端分别与其中两个输出线端连接的报警支路，所述的报警支路包括由警铃JL、交流接触器C2的常开触点C2-1和开关K的串联支路，警铃JL的两端并联有信号灯XD。
与现有技术相比，本实用新型结构简单、使用方便、效果好，当只有一个电源控制的供电回路发生故障时，另一电源能自动切换并迅速投入，同时也可发出报警，使操作者及时发现故障并维修。
3 附图说明

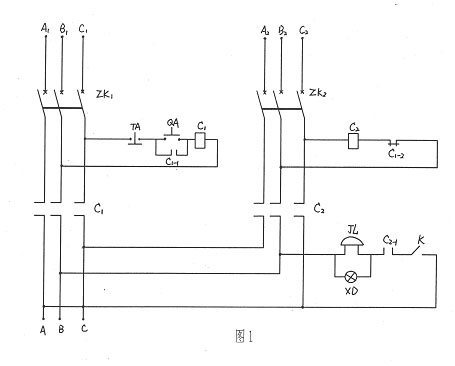

图1为本实用新型的电路原理图
4 具体实施方式
电源自动切换装置，包括壳体及置于壳体内的控制电路，所述的控制电路包括与壳体上的接线端子相连的输入线端A1，B1，C1和输入线端A2，B2，C2、空气开关ZK1，ZK2和交流接触器C1，C2，输入线端A1，B1，C1经空气开关ZK1、交流接触器C1的常开触点C1与输出线端A，B，C连接，其中两相上且位于空气开关ZK1和交流接触器C1的常开触点C1之间的相路上并联由停止开关TA、启动开关QA和交流接触器C1串联而成的支路，启动开关QA的两端并联有交流接触器C1的常开触点C1-1；输入线端A2，B2，C2经空气开关ZK2、交流接触器C2的常开触点C2与输出线端A，B，C连接，其中两相上且位于空气开关ZK2和交流接触器C2的常开触点C2之间的相路上并联由交流接触器C2和交流接触器C1的常闭触点C1-2串联而成的支路。所述的控制电路还包括输出端分别与其中两个输出线端连接的报警支路，所述的报警支路包括由警铃JL、交流接触器C2的常开触点C2-1和开关K的串联支路，警铃JL的两端并联有信号灯XD。
具体实施时，在正常情况下，控制电路中的输入线端A1，B1，C1与壳体上主电源的接线端子连接，输入线端A2，B2，C2与壳体上的备用电源的接线端子连接，合上空气开关ZK1、ZK2和报警支路上的开关K，然后按下启动开关QA，交流接触器C1得电吸合，其常开触点C1和C1-1闭合，主电源向负载供电，备用电源处于等待状态；当当输入线端A1，B1，C1的电源跌落、保险烧坏、缺相或短路等故障停电后，交流接触器C1失电释放，其常开触点C1和C1-1打开，负载失去主电源，同时交流接触器C1的常闭触点C1-2闭合，交流接触器C2得电吸合，其常开触点C2闭合，备用电源向负载供电，同时交流接触器C2的常开触点C2-1闭合，报警装置报警。
当主电源故障处理完毕后，断开空气开关ZK2，交流接触器C2失电释放，然后合上空气开关ZK2并按下启动开关QA，交流接触器C1得电吸合，主电源恢复供电，最后再合上空气开关ZK2及开关K，恢复到初始状态并处于等待。
5 发明人介绍：
郑云瑞，男，41岁，机电工程师，山西兰花集团公司伯方煤矿分公司机电二队队长，主要从事机电技术管理工作，多次受公司表彰，荣获山西省“优秀青年技术创新能手”和“三晋技术能手”荣誉称号。
|
|
